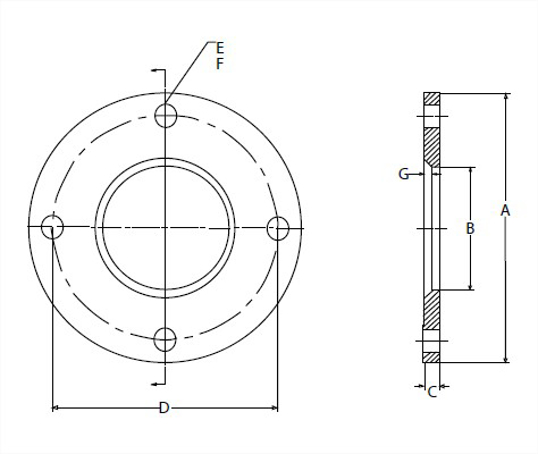

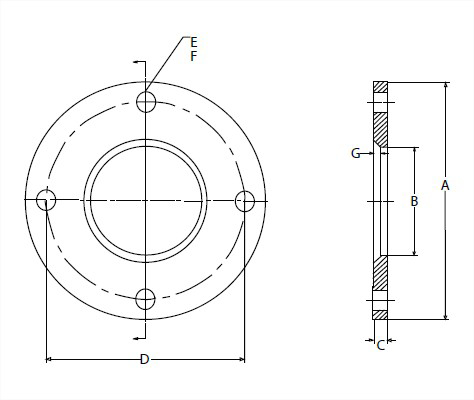

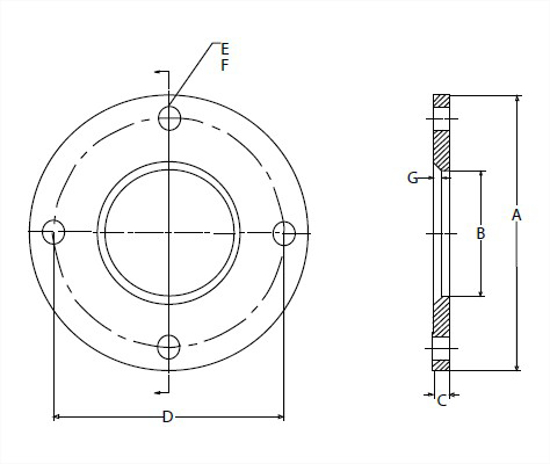

Dimensions

E38SL - Flange
OD Tube Size
1
1.5
2
2.5
3
4
VNE part number
OD Tube Size 304
1 E38SL1.0
1.5 E38SL1.5
2 E38SL2.0
2.5 E38SL2.5
3 E38SL3.0
4 E38SL4.0
Material Type 304
Size 1
ID / OD Polish Machined ID / Machined OD
Connections Flange
OD Tube Size 1
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Not Applicable
Cad Model File E38SL1.0 REV6.STEP
Catalog File Fittings Catalog.pdf
Alfa Laval Part Number 38SL
Wayland Part Number W38SL
Dixon Part Number B38SL
Sanitary Solutions Part Number SS38SL
Sanitube Part Number 38SL
Material Type 304
Size 1.5
ID / OD Polish Machined ID / Machined OD
Connections Flange
OD Tube Size 1.5
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Not Applicable
Cad Model File E38SL1.5 REV6.STEP
Catalog File Fittings Catalog.pdf
Alfa Laval Part Number 38SL
Wayland Part Number W38SL
Dixon Part Number B38SL
Sanitary Solutions Part Number SS38SL
Sanitube Part Number 38SL
Material Type 304
Size 2
ID / OD Polish Machined ID / Machined OD
Connections Flange
OD Tube Size 2
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Not Applicable
Cad Model File E38SL2.0 REV6.STEP
Catalog File Fittings Catalog.pdf
Alfa Laval Part Number 38SL
Wayland Part Number W38SL
Dixon Part Number B38SL
Sanitary Solutions Part Number SS38SL
Sanitube Part Number 38SL
Material Type 304
Size 2.5
ID / OD Polish Machined ID / Machined OD
Connections Flange
OD Tube Size 2.5
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Not Applicable
Cad Model File E38SL2.5 REV6.STEP
Catalog File Fittings Catalog.pdf
Alfa Laval Part Number 38SL
Wayland Part Number W38SL
Dixon Part Number B38SL
Sanitary Solutions Part Number SS38SL
Sanitube Part Number 38SL
Material Type 304
Size 3
ID / OD Polish Machined ID / Machined OD
Connections Flange
OD Tube Size 3
Wall Thickness 0.065
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Not Applicable
Cad Model File E38SL3.0 REV6.STEP
Catalog File Fittings Catalog.pdf
Alfa Laval Part Number 38SL
Wayland Part Number W38SL
Dixon Part Number B38SL
Sanitary Solutions Part Number SS38SL
Sanitube Part Number 38SL
Material Type 304
Size 4
ID / OD Polish Machined ID / Machined OD
Connections Flange
OD Tube Size 4
Wall Thickness 0.083
Material-Type 304
Material Test Reports COC Available for 304 Materials
Passivated Not Applicable
Cad Model File E38SL4.0 REV6.STEP
Catalog File Fittings Catalog.pdf
Alfa Laval Part Number 38SL
Wayland Part Number W38SL
Dixon Part Number B38SL
Sanitary Solutions Part Number SS38SL
Sanitube Part Number 38SL
